Elko-bis - Prędkości wiatru

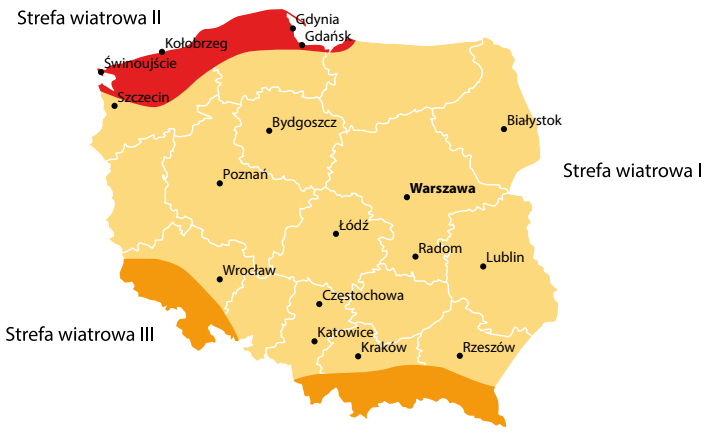

Aby wskazać strefę kliknij mapę lub wybierz:

Strefa wiatrowa:

❮ ❯

Aby wskazać kategorię wybierz obraz lub wybierz:

Kategoria terenu:


Wysokość masztu nad poziomem gruntu [m]	Prędkość wiatru [km/h]
0
5
10
15
20
25
30
40
50
75
100

Aby wskazać strefę kliknij mapę lub wybierz:

Strefa wiatrowa:

Wysokość nad poziom morza:
(parametr nieistotny dla strefy II):

❮ ❯

Aby wskazać kategorię wybierz obraz lub wybierz:

Kategoria terenu:

Wysokość szczytu masztu nad poziomem gruntu [m]:

Wartość podstawowa prędkości bazowej wiatru:

v_{b, 0} = 22.0 \frac{m}{s}

Prędkość bazowa wiatru:

v_{b} = c_{d i r} \cdot c_{s e a s o n} \cdot v_{b, 0} = 1 \cdot 1 \cdot 22.0 = 22.0 \frac{m}{s}

Współczynnik chropowatości terenu:

c_{r} (z) = 0.8 \cdot {(\frac{h}{10})}^{0.19} = 0.8 \cdot {(\frac{10.0}{10})}^{0.19} = 0.800

Średnia prędkość wiatru:

v_{m} (z) = c_{r} (z) \cdot c_{o} (z) \cdot v_{b} = 0.800 \cdot 1 \cdot 22.0 = 17.6 \frac{m}{s} = 63 \frac{k m}{h}

Prędkość wiatru porwistego (uwaga: równamie spoza PN-EN 1991-1-4:2008):

v_{g} (z) = v_{m} (z) \cdot [1 + \frac{2.28}{\ln (\frac{h}{z_{o}})}] = 17.6 \cdot [1 + \frac{2.28}{\ln (\frac{10.0}{0.300})}] = 29.0 \frac{m}{s} = 105 \frac{k m}{h}

❮ ❯

Aby wskazać kategorię wybierz obraz lub wybierz:

Kategoria terenu:

Wartość podstawowa prędkości bazowej wiatru v_b,0 [m/s]:

Wysokość szczytu masztu nad poziomem gruntu [m]:

Prędkość bazowa wiatru:

v_{b} = c_{d i r} \cdot c_{s e a s o n} \cdot v_{b, 0} = 1 \cdot 1 \cdot 20.0 = 20.0 \frac{m}{s}

Współczynnik terenu:

k_{T} = 0.19 \cdot (^{} \frac{z_{o}}{z_{o, I I}})^{0.07} = 0.19 \cdot (^{} \frac{10.0}{0.300})^{0.07} = 0.215

Współczynnik chropowatości terenu:

c_{r} (z) = k_{T} \cdot \ln (\frac{z_{\min}}{z_{o}}) = 0.215 \cdot \ln (\frac{10.0}{0.300}) = 0.755

Średnia prędkość wiatru:

v_{m} (z) = c_{r} (z) \cdot c_{o} (z) \cdot v_{b} = 0.755 \cdot 1 \cdot 20.0 = 15.1 \frac{m}{s} = 54 \frac{k m}{h}

Prędkość wiatru porwistego (uwaga: równamie spoza PN-EN 1991-1-4:2008):

v_{g} (z) = v_{m} (z) \cdot [1 + \frac{2.28}{\ln (\frac{h}{z_{o}})}] = 15.1 \cdot [1 + \frac{2.28}{\ln (\frac{10.0}{0.300})}] = 24.9 \frac{m}{s} = 90 \frac{k m}{h}
